Jak pracovat se systémovou proměnnou OFFSETGATYPE v AutoCAD/GstarCAD?

Jak pracovat se systémovou proměnnou OFFSETGATYPE v AutoCAD/GstarCAD?

Systémová proměnná OFFSETGATYPE má velký vliv na  vzhled objektů, které jsou odsazeny pomocí příkazu OFFSET.

Výše uvedená systémová proměnná ovlivňuje všechny výkresy, protože je uložena  v registru.  Počáteční hodnota je nastavena na 0.

  • Hodnota 0 = Prodlouží segmenty tak, aby vyplnily vzniklý prostor.
  • Hodnota 1 = Vyplní mezery zaokrouhlením  obloukovým segmentem (poloměr oblouku segmentu se rovná vzdálenosti odsazení.
  • Hodnota 2 =  Vyplní mezery zkoseným segmentem čáry.

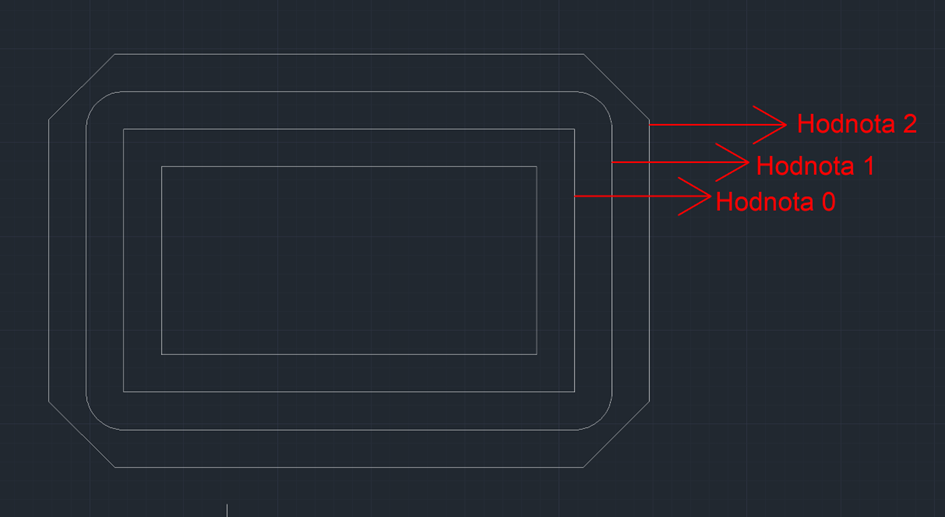

Podívejte se na obrázek níže, který slouží jako reference.
