Jak vybrat více objektů v oblasti nepravidelného výběru při kopírování v AutoCAD/GstarCAD?

Jak vybrat více objektů v oblasti nepravidelného výběru při kopírování v AutoCAD/GstarCAD?

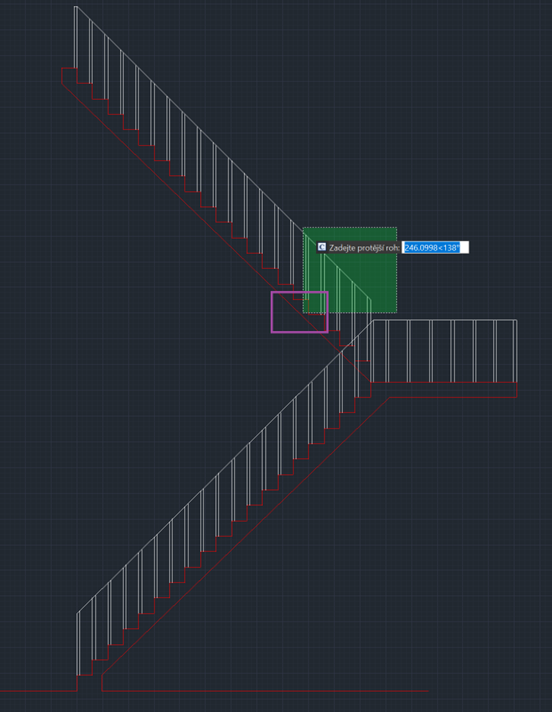

Většina uživatelů  CAD softwaru používá výběrovou  sadu obvyklým způsobem pomocí běžného výběrového okna.

Existují však i jiné způsoby, jak vybrat objekty při kopírování objektů.

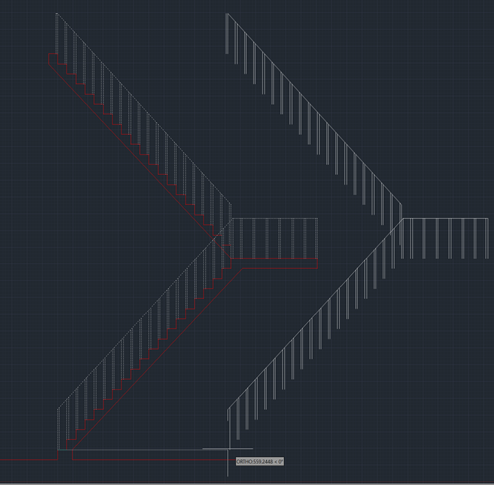

Jako příklad jsme pro vás vybrali schody se zábradlím, kde bychom rádi okopírovali zábradlí bez schodů.  Při normálním kopírování byste museli vybrat všechny objekty zábradlí zvlášť, což je neefektivní vzhledem k potřebnému času a chybovosti.

Při kopírování zábradlí použijte funkci příkazu kopírovat. Zavolejte příkaz COPY (kopírovat) a v aktivovaném příkazu zadejte F pro aktivaci režimu výběru FENCE.

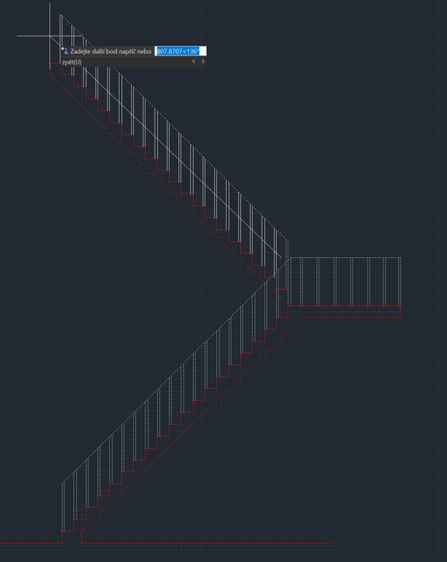

Nyní můžete definovat pomocí dvou bodů a úsečky objekty, které potřebujete vybrat v našem případě zábradlí.

Režim FENCE můžete kdykoli použít, pokud  vás aplikace AutoCAD/GstarCAD vyzve k výběru objektů.  Režim FENCE je průsečík objektů čárou, která vybírá všechny objekty, které protíná.

I při této metodě, pokud označíte objekty, které jste nechtěli označit podržením klávesy SHIFT, můžete je odstranit z výběru.
