Jak nakreslit oblouk s určitou délkou oblouku v AutoCAD/GstarCAD?

Jak nakreslit oblouk s určitou délkou oblouku v AutoCAD/GstarCAD?

Zdá se, že existuje několik metod, které umožňují definovat délku.

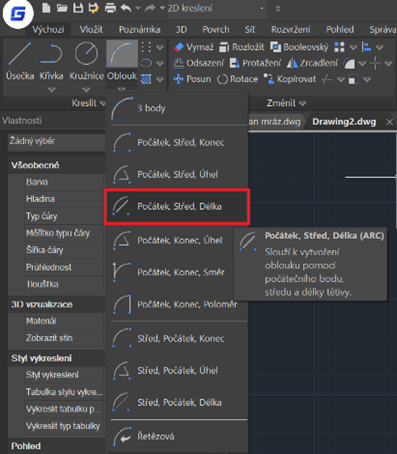

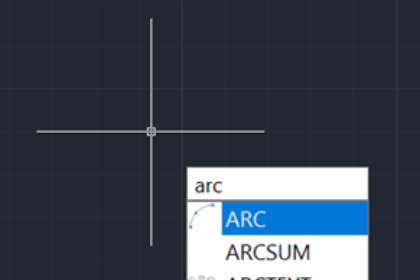

Například konkrétní příkaz pro kreslení oblouku pomocí  počátků, středu a délek. To však určuje délku tětivy, nikoli délku oblouku.

Výpočet úhlu pomocí jednoduchého matematického výpočtu, porovnání poloměru oblouku a délky oblouku. Když získáte hodnotu úhlu, můžete ji nakreslit. Ale není to snadné!

Lepším řešením je nakreslit oblouk a pak jej upravit pomocí příkazu LENGTHEN. Příkaz LENGTHEN (Délka) Vám umožňuje definovat celkovou délku objektu včetně oblouku. Vyberete možnost celkové délky a poté zadáte požadovanou vzdálenost.

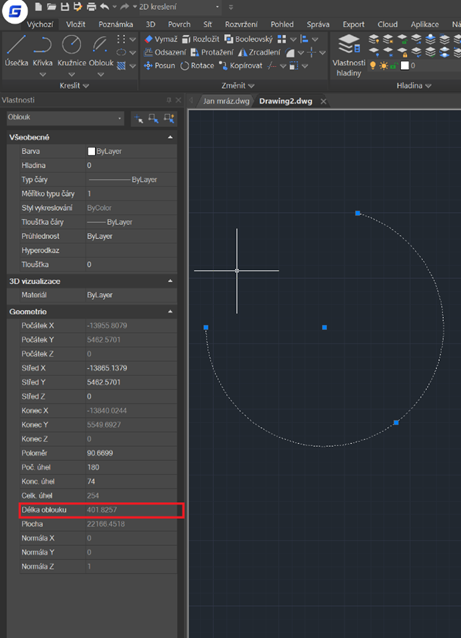

Po nastavení oblouku příkazem LENGTHEN se můžete podívat do vlastností oblouku,  kde  uvidíte, že oblouk má přesnou délku, kterou jste požadovali.
