Jak nakreslit úsečku v programu AutoCAD a/anebo GstarCAD

V tomto článku si vysvětlíme 5 různých způsobů, jak si můžeme nakreslit úsečku v CAD programu. Článek je vhodný pro úplné CAD začátečníky a stejně tak pro ty, kteří si chtějí zopakovat základy kreslení v programu AutoCAD. Pro vysokou míru podobnosti jsou ukázky z DWG kompatibilního programu GstarCAD, který je jeho cenově dostupnou alternativou. Předpokladem porozumění článku je základní počítačová gramotnost a taktéž i základní znalost zásad technického kreslení (např. na úrovni středních škol technického zaměření).

Výkres DWG použitý v ukázce si můžete stáhnout zde.

Po spuštění příkazu ÚSEČKA (angl. LINE) se u kurzoru zobrazí dynamický vstup, kde (stejně jako v příkazovém řádku dole) vidím, co se ode mě požaduje.

Určete první bod (angl. Specify first point).

Kromě výzvy se zde zobrazují i koordináty polohy kurzoru vzhledem k počátečnímu bodu souřadnicového systému. Tyto souřadnice vidíme i na stavovém řádku zcela vlevo dole (pod příkazovým řádkem), kde je kromě X-ové a Y-ové hodnoty zobrazena i hodnota Z. Ta se v případě kreslení v 2D nemění, tzn. že zůstává na hodnotě 0.

Zobrazit náhled(otevře se na nové záložce)

Pozn.: Všimněte si, že číselné hodnoty souřadnic používají místo desetinné čárky desetinnou tečku. To proto, že čárka se používá k oddělení X-ových, Y-nových a příp. i Z-ových hodnot.

Ikona aktuálního souřadnicového systému je v počátku, který má hodnoty XY souřadnic 0,0 (resp. 0,0,0 pre X, Y a Z) . Souřadnice bodů nacházejících se vpravo a nahoru od počátku mají kladné hodnoty a souřadnice bodů nacházejících se vlevo a dolů mají záporné hodnoty.

Pozn.: Pokud se počátek nachází mimo obrazovky, ikona je ukotvena v levém dolním rohu.

Jelikož je úsečka přímá čára mezi dvěma body, nakreslíme ji tak, že definujeme souřadnice počátečního a koncového bodu. Máme několik způsobů, jak tyto souřadnice zadat.

První způsob, který vám ukážu, je pomocí Absolutních souřadnic.

I když to není nejpřirozenější způsob kreslení úsečky, představuje jednu z možností, jejíž pochopení usnadní zvládnutí dalších příkazů a funkcí v programu AutoCAD a/alebo GstarCAD.

Chci nakreslit vodorovnou čáru zleva doprava o délce 80.

Někde musím začít. Úplně první bod je proto vždy v absolutních souřadnicích, tzn. v nějaké vzdálenosti od počátku souřadnicového systému.

Na výzvu Určete první bod zadám 20,20 a potvrdím klávesou Enter.

Následující výzva Určete další bod nebo … ode mě očekává zadání souřadnic koncového (dalšího) bodu úsečky relativně k předešlému bodu. Pokud chci zadat druhý bod v absolutních souřadnicích, tzn. k počátku souřadnicového systému, musím před číslo přidat znak mřížky.

Proto do výzvy zadám #100,20 a potvrdím klávesou Enter. Následně se zobrazí úsečka o délce 80.

Pozn.: Všimněte si, že příkaz úsečku ještě pokračuje. Program očekává zadání koncového bodu další úsečky, jejíž počáteční bod bude totožný s koncovým bodem předešlé úsečky.

Další úsečku nakreslím druhým způsobem, a to pomocí relativních souřadnic.

Chci nakreslit svislou čáru zdola nahoru o délce 60.

Protože příkaz ÚSEČKA stále pokračuje, do výzvy Určete další bod nebo … zadám souřadnice 0,60 (což jsou relativní souřadnice koncového bodu k souřadnicím předešlého bodu) a potvrdím klávesou Enter.

Následně se zobrazí svislá úsečka o délce 60.

Pozn.: Pokud bych však chtěl zadat druhý bod přes příkazový řádek, musím před číselnou hodnotu napsat znak „zavináč“. V opačném případě by to program chápal jako zadání absolutních souřadnic. Proto bych do výzvy příkazového řádku zadal @0,60 a potvrdil klávesou Enter.

Relativní souřadnice mohu zadat formou záporných čísel. Tím dosáhnu kreslení směrem doleva a dolů. Na výzvu Určete další bod nebo … zadám -10,0 a potvrdím klávesou Enter. Na další výzvu zadám 0,-5 a potvrdím klávesou Enter. Výsledkem je následující tvar.

Třetí způsob kreslení úsečky, který vám ukážu, je pomocí polárních souřadnic.

Polárními souřadnicemi lze kreslit úsečky pod určitým úhlem.

Jak dynamický vstup u kurzoru, tak i příkazový řádek nabízejí během spuštěného příkazu ÚSEČKA další pod-příkazy, jako např. úhel(A) či déLky. Zkratky těchto pod-příkazů jsou znázorněny velkými písmeny. Takže pokud chci zadat nejprve délku, napíšu L a potvrdím klávesou Enter. Následně zadám hodnotu 50 a potvrdím ji klávesou Enter.

V okamžiku, kdy se zobrazí výzva Určete úhel, mohu kurzorem libovolně pohybovat, přičemž úsečka se otáčí kolem svého počátečního bodu, ale zároveň zachovává zadanou délku 50.

Abych vytvořil úsečku přesně vodorovně směrem vlevo od předchozího bodu, musím na výzvu zadat úhel 180 a potvrdit ji klávesou Enter. Výsledkem je následující tvar.

Pozn.: Program přebírá zadané úhly proti směru hodinových ručiček, přičemž úhel 0 je na 3. hodině, úhel 90 na 12. hodině, úhel 180 na 9. hodině a úhel 270 na 6. hodině. Pokud chci zadat úhel ve směru hodinových ručiček, mohu použít záporný úhel (např. Úhel -90 mi dá stejný výsledek jako 270).

Další způsob, jak nakreslit úsečku, je Přímým vstupem v režimu ORTHO a/anebo Polární trasování

Jedná se o způsob, který je asi nejpřirozenější při kreslení výkresů. Začneme stejně, zadáním absolutních souřadnic počátečního bodu úsečky. Pokud už je zadaný počáteční bod (jak je tomu i v tomto případě), zadáme koncový bod úsečky tak, že přirozeně táhneme myš ve směru, ve kterém chceme úsečku nakreslit a zadáme její délku.

Pokud chceme úsečku vodorovnou či svislou, můžeme si pomoct zapnutím ortogonálních režimu ikonou ORTHO na stavovém řádku nebo klávesou F8, čímž se nám uzamknou stupně volnosti jen na vodorovný nebo svislý směr. Ve zvoleném směru zadáme délku úsečky 5 a potvrdíme klávesou Enter.

Alternativou k režimu ORTHO je Polární trasování. Když na něj kliknu pravým tlačítkem myši a zvolím Nastavení, zobrazí se dialogové okno, ve kterém si mohu nastavit přírůstkový úhel. Preferuji úhel 15, protože tím mohu nakreslit přesné úsečky pod úhly 15, 30, 45, 60, 75, 90, … atd.

Kreslení úsečky Trasováním objektů.

Poslední způsob, který vám chci ukázat, je kreslení úsečky Trasováním objektů.

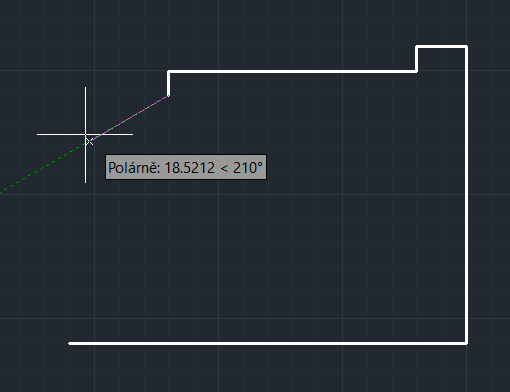

Aby to bylo zajímavější, zkombinuji zadání koncového bodu úsečky funkcí trasování objektů a polárního trasování. Od předchozího bodu chci nakreslit úsečku pod úhlem 210 stupňů. V tom si pomohu funkcí Polárního trasování.

Koncový bod nové úsečky chci zarovnat na X-ovou polohu počátečního bodu úsečky, kterou jsem nakreslil jako zcela první. Jelikož nevím přesnou délku nové úsečky, pomůžu si funkcí trasování objektů. Kurzor přiblížím k bodu první úsečky a chvíli počkám, aby se zobrazil popis Koncový bod. Potom posouvám kurzor směrem nahoru, dokud se nezobrazí pomyslný průsečík.

Levým tlačítkem myši potvrdím volbu. Nakonec ještě nakreslím poslední úsečku použitím funkce Uchopení objektů – Koncový bod, čímž tvar uzavřu.

Příkaz ÚSEČKA ukončím opakovaným potvrzením klávesu Enter nebo Esc.
